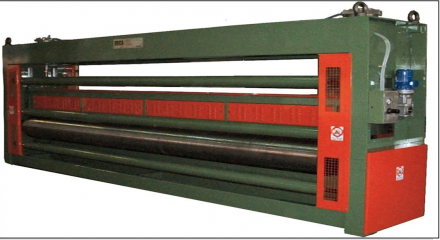

Goffratrice mod.GF-200
Caratteristiche tecniche:
Altezza di lavoro: fino a 5000 mm
Grammatura material: 60/150 g/m²
Descrizione:
La macchina è composta da una robusta struttura in acciaio dentro alla quale sono alloggiati i cilindri di rinvio, i contro cilindri di goffratura ed il gruppo del cilindro goffratore.
La funzione dei cilindri di rinvio è quella di capovolgere il materiale prima di entrare nella goffratrice e di guidarlo all'uscita della stessa.
I due contro cilindri sono realizzati con tubo a forte spessore e sono montati su supporti fissati alle fiancate laterali, il loro movimento è dato da un motoriduttore azionato da Inverter e da un sistema di rinvio ad ingranaggi.
Il cilindro goffratore è costituito da un tubo a spessore con disegno a rete romboidale.
Sopra al cilindro goffratore sono posizionate le resistenze che servono a riscaldare il rilievo della goffratura e a mantenerla alla temperatura impostata.
Il materiale da goffrare viene trascinato sopra i due contro cilindri mentre il cilindro goffratore gira sopra e nei punti di contatto provvede ad imprimere il disegno nei punti di contatto.
