GOFFRATRICE MOD.GF-ME 520

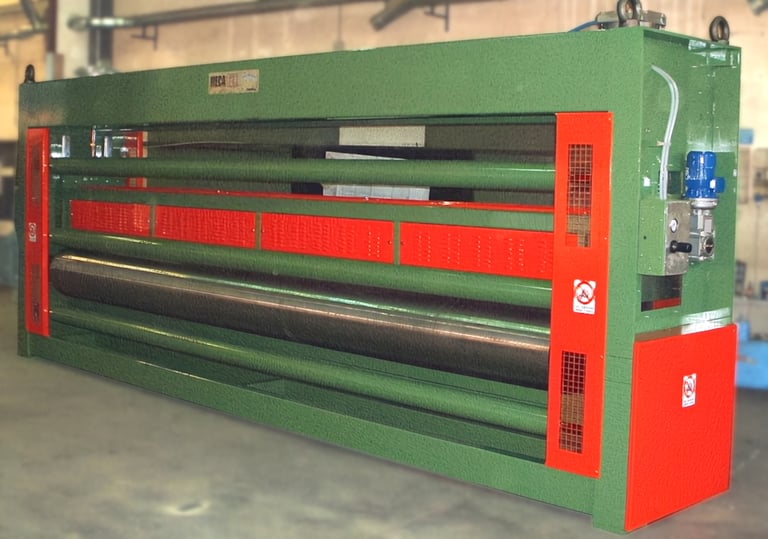

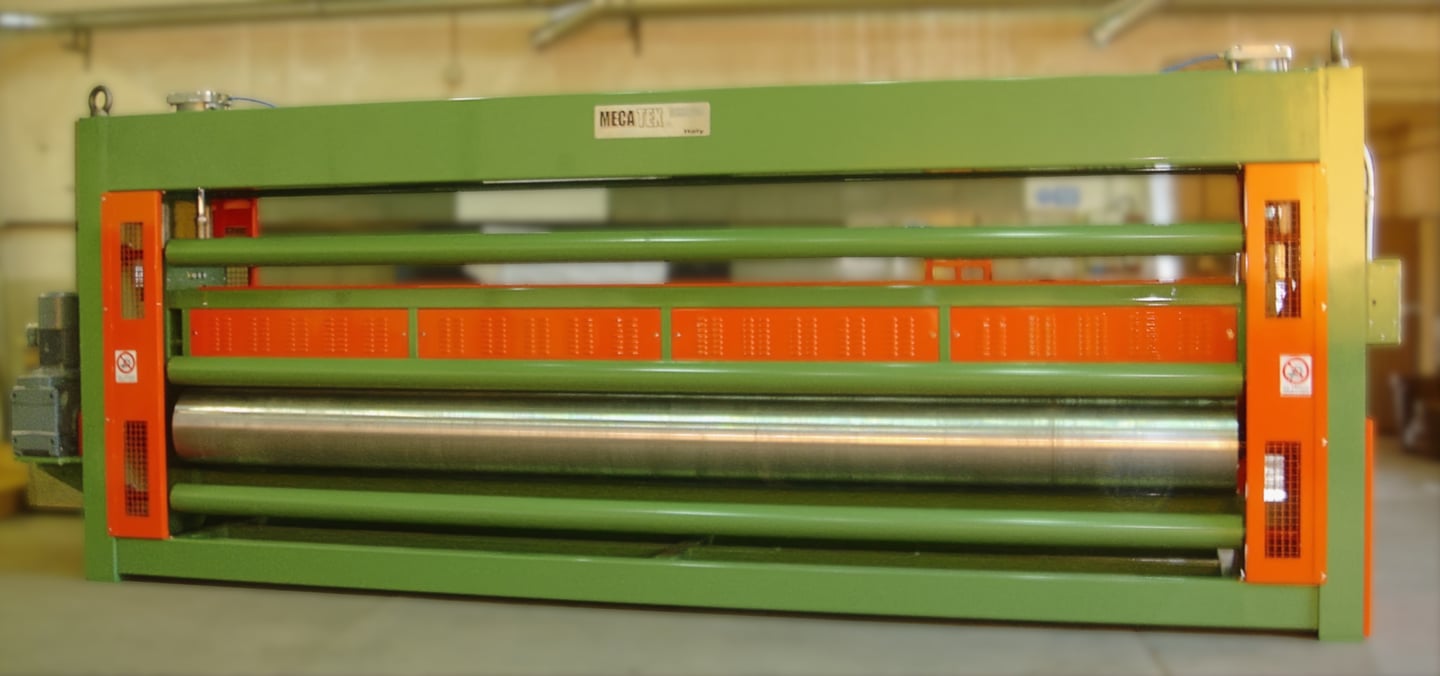

La macchina è composta da una robusta struttura in acciaio dentro alla quale sono alloggiati i cilindri di rinvio, i contro cilindri di goffratura ed il gruppo del cilindro goffratore.

La funzione dei cilindri di rinvio è quella di capovolgere il materiale prima di entrare nella goffratrice e di guidarlo all'uscita della stessa.

I due contro cilindri sono realizzati con tubo a forte spessore e sono montati su supporti fissati alle fiancate laterali, il loro movimento è dato da un motoriduttore azionato da Inverter e da un sistema di rinvio ad ingranaggi.

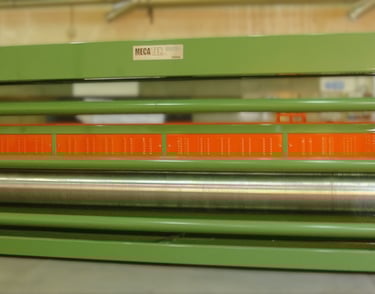

Il cilindro goffratore è costituito da un tubo a spessore con disegno a rete romboidale.

Sopra al cilindro goffratore sono posizionate le resistenze che servono a riscaldare il rilievo della goffratura e a mantenerla alla temperatura impostata.

Il materiale da goffrare viene trascinato sopra i due contro cilindri mentre il cilindro goffratore gira sopra e nei punti di contatto provvede ad imprimere il disegno.

Larghezza di lavoro: fino a 4000 mm

Velocità prima coppia di cilindri: 1÷10 m/min

Velocità seconda coppia di cilindri: 2÷20 m/min

Velocità terza coppia di cilindri: 4÷30 m/min

Distanza tra i cilindri: 120 mm

Diametro cilindri: 100 mm

Potenza installata: 4,5 kW

Fabbisogno di aria compressa: 6 bar/200Nl/h
