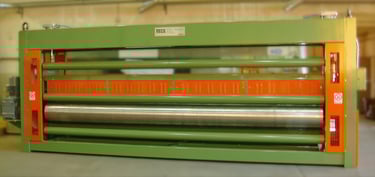

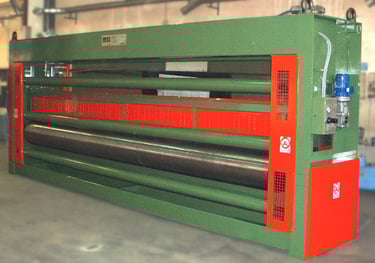

MACHINE à EMBOSSER MOD.GF-ME 520

La machine est composée d'une structure robuste en acier à l'intérieur de laquelle sont logés les cylindres de renvoi, les contre-cylindres d'estampage et le groupe du cylindre d'estampage.

La fonction des cylindres de renvoi est de retourner le matériau avant qu'il n'entre dans la gaufreuse et de le guider vers la sortie de celle-ci.

Deux contre-cylindres sont réalisés avec un tube à forte épaisseur et sont montés sur des supports fixés aux flancs latéraux. Leur mouvement est assuré par un motoréducteur actionné par un inverseur et par un système de renvoi à engrenages.

Le cylindre gaufreur est constitué d'un tube épais avec un motif en forme de réseau rhombique.

Au-dessus du cylindre d'estampage sont placées les résistances qui servent à chauffer le relief de l'estampage et à le maintenir à la température réglée.

Le matériau à gaufrer est entraîné au-dessus des deux contre-cylindres tandis que le cylindre de gaufrage tourne au-dessus et imprime le motif aux points de contact.

Largeur de travail : jusqu'à4000 mm

Vitesse du premier couple de cylindres: 1÷10 m/min

Vitesse deuxième paire de cylindres: 2÷20 m/min

Vitesse troisième paire de cylindres: 4÷30 m/min

Distance entre les cylindres: 120 mm

Diamètre des cylindres: 100 mm

Puissance installée: 4,5 kW

Besoins en air comprimé: 6 bar/200Nl/h
