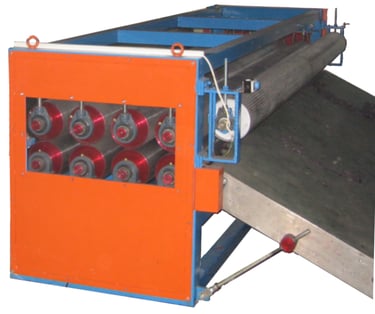

TENSIONNEUR MOD. ST4-200

Cette machine est particulièrement adaptée pour le tensionnement de couches de ruban provenant de plieuses, jusqu'à un grammage maximal de 500 g/m2. L'étirement s'effectue de manière contrôlée et réglable pendant le fonctionnement de la machine. Les rouleaux sont partiellement équipés de joints spéciaux destinés à peigner les fibres afin de les rendre parallèles.

La machine est composée de deux châssis latéraux où sont logés les guides des cylindres et les supports de glissement.

La machine fonctionne avec 3 paires de rouleaux à forte épaisseur, d'un diamètre de 100 mm. Les cylindres inférieurs sont fixes, tandis que les cylindres supérieurs sont logés sur des guides en bronze. Le réglage vertical des cylindres supérieurs s'effectue à l'aide de vérins pneumatiques ; la distance finale est réglée à l'aide d'une butée mobile à molette manuelle avec vis micrométriques.

Les deux premières paires de cylindres sont recouvertes d'une gaine rigide, tandis que la troisième paire est lisse. Chaque paire de cylindres est actionnée par un motoréducteur, toutes les paires de cylindres sont reliées entre elles par des roues dentées.

La distance entre chaque paire de cylindres est de 120 mm. Si le matériau reste coincé entre les cylindres, les fins de course sont activés, arrêtant immédiatement la machine.

Largeur de travail : jusqu'à 4000 mm

Vitesse du premier couple de cylindres : 1÷10 m/min

Vitesse deuxième paire de cylindres: 2÷20 m/min

Vitesse troisième paire de cylindres: 4÷30 m/min

Distance entre les cylindres: 120 mm

Diamètre des cylindres: 100 mm

Puissance installée: 4,5 kW

Besoins en air comprimé: 6 bar/200Nl/h
